【UE5.6】Mass Framework で大量の NPC を制御する。導入編【C++】

City サンプルで使われている群衆制御フレームワーク(Mass Framework) の知見を共有したいと思います。
情報量が膨大なので記事を分割し、本稿では Mass Framework のセットアップや簡単なサンプルの作成方法のみを扱います。

動作環境
Unreal Engine 5.4 / 5.5 / 5.6
Visual Studio 2022
※MSVC v143 – VS 2022 C++ x64/x86 ビルドツール v14.38-17.8
Windows 11 Home

本稿で扱う内容

• 前置き
• Mass Framework は Epic が主張するほど軽いのか？
• Mass Framework は何の問題を解決するのか？
• Mass Framework でアクターを表示するまでの作業の流れ
  • プラグインを有効化
  • Mass 用キャラクター作成
  • State Tree 作成
  • Mass Entity Config 作成
  • ゾーン形状(ZoneShape) でレーンを作成
    • レーンをグルグル周回させるのに最低限必要なゾーン形状
    • レーンの繋ぎ目で止まってしまう場合の対処法
  • Mass Spawner 設置

読みたい方だけ以下のスポイラーを展開してご確認ください。

Mass Framework 自体は高速です。消費するメモリは固定で、わずかです（調節できます）。
ただし、これは画面に表示するアクターを考慮していません。
パフォーマンス上、問題になるのは Mass Framework を使って表示するアクターの方です。

Mass Framework は UE が持つキャラクター制御の仕組みを使うことを想定しています。
とは言え、この仕組みでパフォーマンスを損なうことなくカメラ内に表示できるのは、せいぜい１０体程度です。
これは Mass Framework の問題ではありません。
これはアクターの最適化問題です。

Mass Framework は大量のパラメータを固定の消費メモリで高速に計算するためのフレームワークです。
群衆制御システムと言われていますが、それは表面的なものです。

Mass Framework の用途としては、以下が考えられます。

1. City サンプルみたいなことをやりたい。
2. オブジェクトやアクター単位で処理したいわけではなく、全てのアクターが持っているトランスフォームや物理パラメータだけをまとめて高速に処理したい。

まず、敷設したレーンに沿って歩き回れるようにします。

プラグインを有効化
↓
Unreal Engine を再起動
↓
Mass 用キャラクター作成
↓
State Tree 作成
↓
Mass Entity Config 作成
↓
ZoneShape でレーンを作成
↓
Mass Spawner 設置

ここまでで必要最小限の動きができるので、これに機能を追加して行きます。

回避行動
衝突を避けるように移動する。

以下のプラグインを有効にして、UE エディタを再起動します。

• MassAI
• MassCrowd
• MassEntity
  5.5 以降は不要です。
  *Build.cs にモジュールを追加すれば使えます。
• MassGameplay
• ZoneGraph
• ZoneGraph Annotations

1. 以下のコードをプロジェクトに追加する。

// MassCharacter.h
#pragma once

#include "Components/CapsuleComponent.h"
#include "GameFramework/Character.h"
#include "GameFramework/CharacterMovementComponent.h"

#include "MassCharacter.generated.h"

UCLASS() class AMassCharacter : public ACharacter {
  GENERATED_BODY()
public:
  AMassCharacter() {
    GetCapsuleComponent()->InitCapsuleSize(42.f, 96.0f);
    bUseControllerRotationPitch = false;
    bUseControllerRotationYaw = false;
    bUseControllerRotationRoll = false;
    GetCharacterMovement()->bOrientRotationToMovement = true;
    GetCharacterMovement()->RotationRate = FRotator(0.0f, 500.0f, 0.0f);
    GetCharacterMovement()->JumpZVelocity = 700.f;
    GetCharacterMovement()->AirControl = 0.35f;
    GetCharacterMovement()->MaxWalkSpeed = 500.f;
    GetCharacterMovement()->MinAnalogWalkSpeed = 20.f;
    GetCharacterMovement()->BrakingDecelerationWalking = 2000.f;
    GetCharacterMovement()->BrakingDecelerationFalling = 1500.0f;
  }
};

2. BP_ThirdPersonCharacter を複製する。

3. 2 の親クラスを 1 に変更する。

4. ABP_Manny を複製する。

5. 4 を 2 に割り当てる。

6. 2 に MassAgent コンポーネントを追加する。

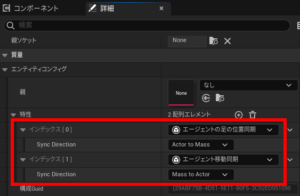

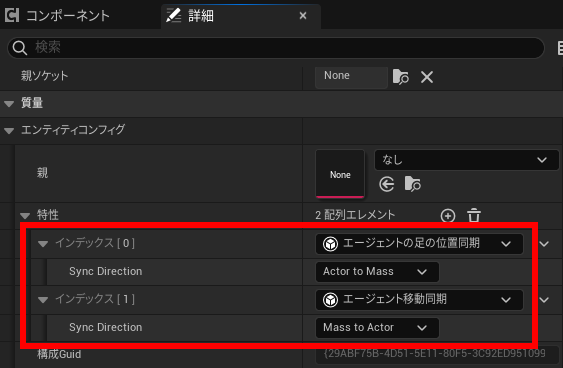

7. 6 の「詳細」で以下の設定を追加する。

※タップまたはクリックすると大きいサイズで表示します。

Agent Feet Location Sync(エージェントの足の位置同期) ⇒ Actor to Mass
Agent Movement Sync(エージェント移動同期) ⇒ Mass to Actor

8. 2 の CharacterMovement コンポーネントを選択し、詳細 > キャラクタ移動(回転設定) の Orient Rotation to Movement にチェックを入れる。

下記の画像通りに作成します。
※タップまたはクリックすると大きいサイズで表示します。

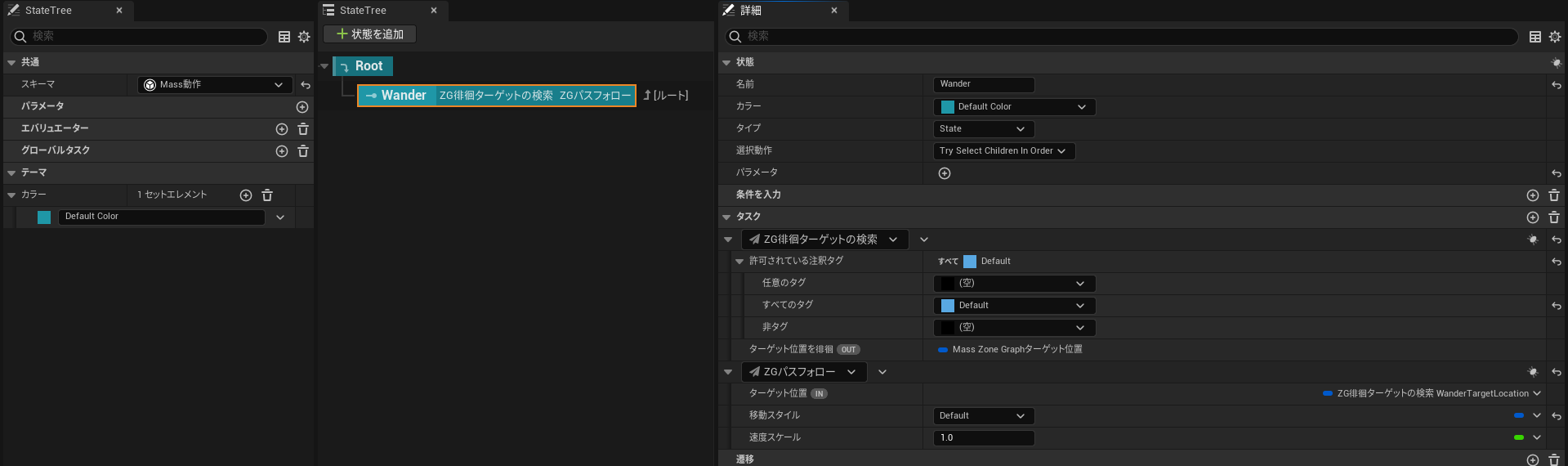

画像内のステートツリーは、Mass用キャラクターを移動させるのに最低限必要な設定です。

下記の画像通りに作成します。

• StateTree に前項で作成したステートツリーを指定します。

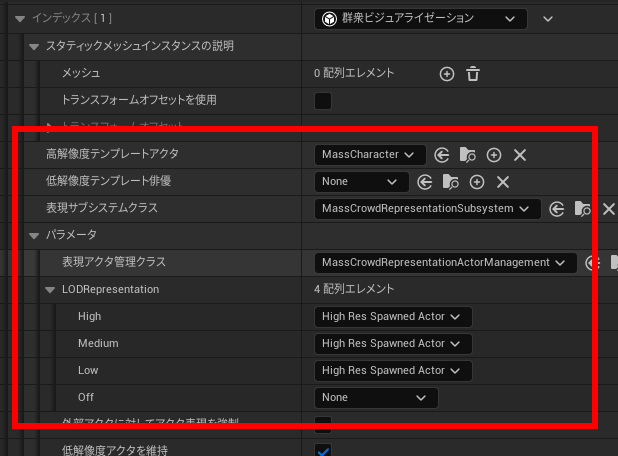

• 群衆ビジュアライゼーションを下記の画像通りに設定します。
  ※タップまたはクリックすると大きいサイズで表示します。
  群衆ビジュアライゼーションの LOD 設定について

  群衆ビジュアライゼーションでは、カメラからの距離によって、以下の切り替えができます。

  • 高解像度キャラクター
  • 低解像度キャラクター
  • スタティックメッシュ

  高解像度用キャラクターと低解像度キャラクターには、ACharacter を継承した C++ のクラスか、キャラクターを親クラスに設定したブループリントを指定します。
  ※親は APawn でも構いませんが、移動用のフラグメントを使う場合、UCharactorMovementCompornent が必要になります。

  対応している LOD は以下の４種類あります。

  • High
  • Medium
  • Low
  • Off

  どの距離がどの LOD に対応するかは、群衆ビジュアライゼーション > LODParams > ベースLOD距離(Base LODDistance) と 表示LOD距離(Visible LODDistance) で設定できます。
  どの LOD のときに何体のキャラクターを表示するかは、LOD最大数(LODMax Count) で設定できます。

  4 種類の LOD 設定で足りない場合は C++ で新しいビジュアライゼーションクラスを作成して、群衆ビジュアライゼーションと置き換える必要があります。
  ただし、4 種類の LOD 設定をあっちこっちで参照しているので、かなり手間がかかります。

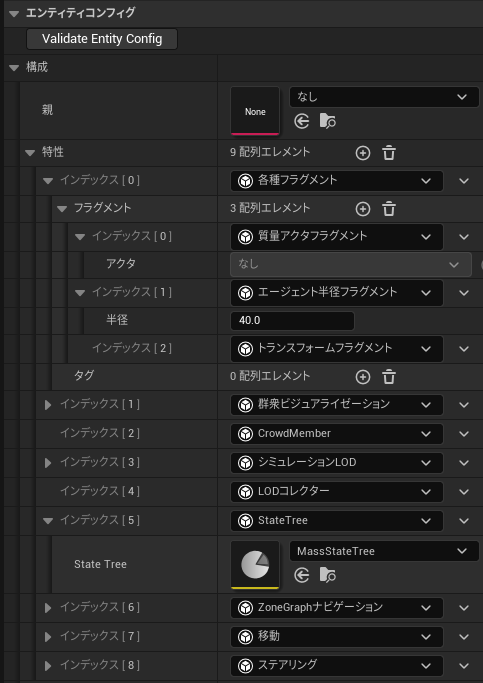

• 「Validate Entity Config」ボタンを押して、問題がないことを確認します。
  ※ボタンは一番上にあります。


Mass用キャラクターが移動するレーンをゾーン形状(ZoneShape)で作成します。
作業に取り掛かる前に、レーンの編集に必要な設定を行い、作業しやすいよう、いくつかの設定を変更します。

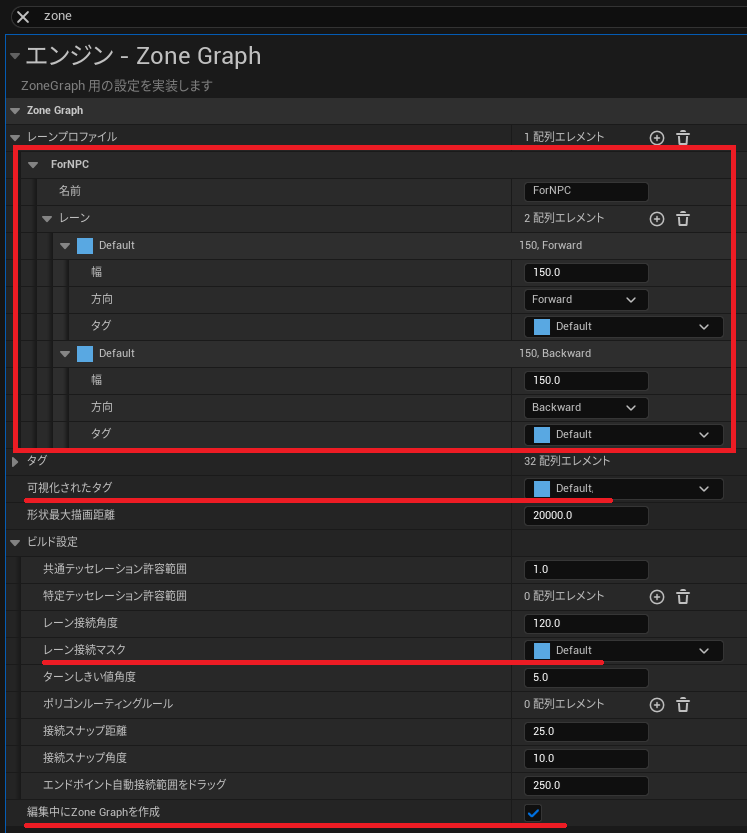

1. プロジェクト設定 > エンジン – Zone Graph を下記画像の通りに設定する。

   最低限、Mass用キャラクターが移動するレーンの設定（赤枠で囲った箇所）を追加しないと、レーンを作成できません。
   「編集中に Zone Graph を作成」をチェックすることで、ゾーン形状(ZoneShape) を編集する度にビルドする手間を省けます。

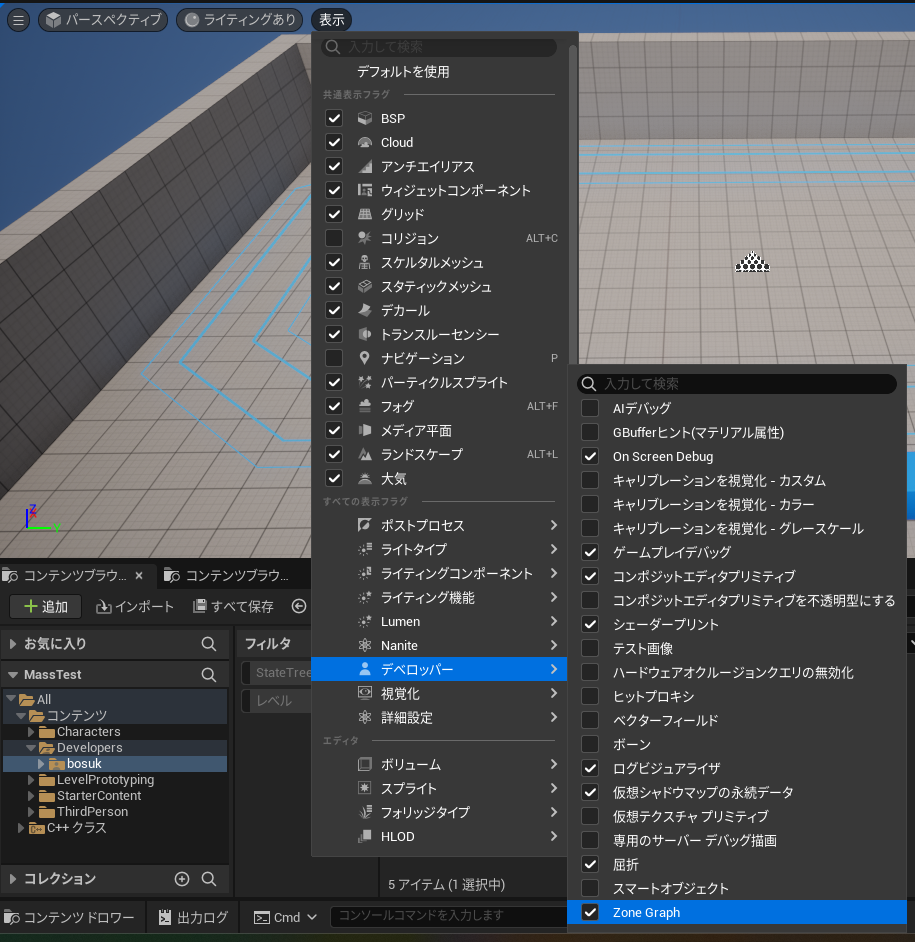

2. レベルビューポート > 表示 > デベロッパー > Zone Graph をチェックする。
   ※タップまたはクリックすると大きいサイズで表示します。

   この設定を行わないとレベルエディタでゾーン形状が見えないので、編集時はチェックする必要があります。

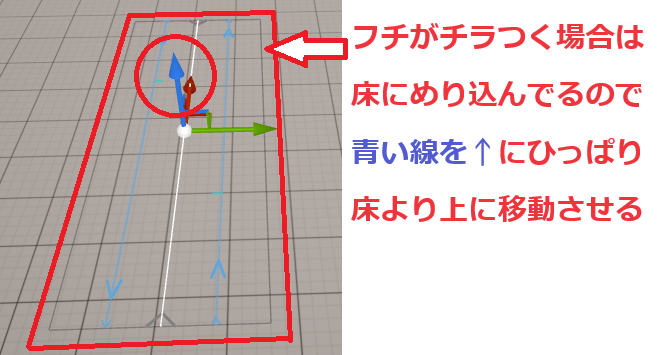

   チェックしても正しく表示されない場合もあるので、そのときは、レベルをロードし直すと改善することがあります。

※タップまたはクリックすると大きいサイズで表示します。

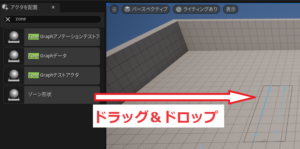

操作が分かりにくいので、詳しく順を追って説明します。

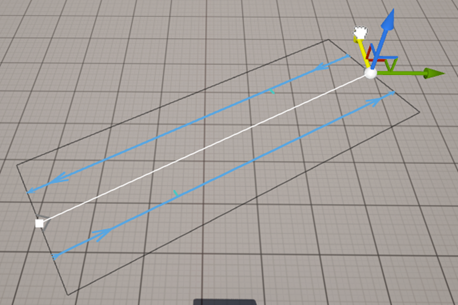

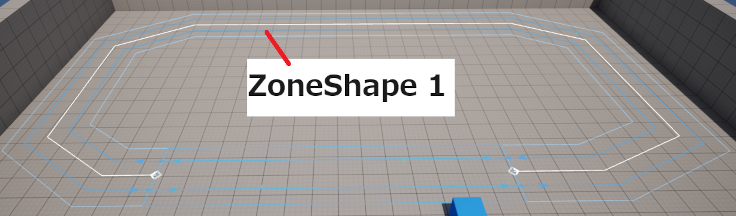

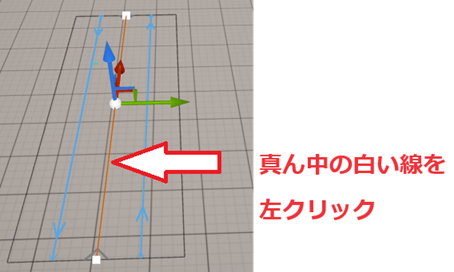

真ん中の白い線を左クリックするとオレンジ色になります。
この状態にすることで、ゾーン形状を変形させることができます。

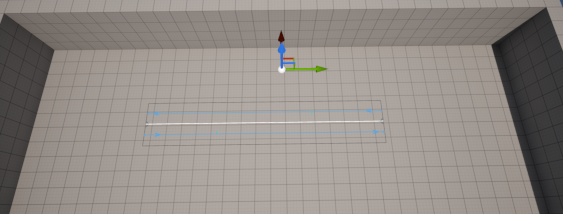

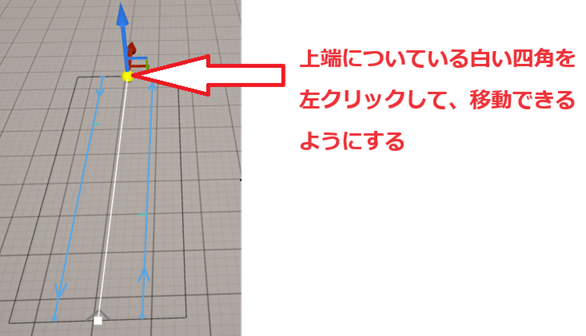

とりあえず、横長にしたいのでゾーン形状の両端についている白い四角を移動して、横長になるよう調節します。

だいたい、こんな感じ。

レーンを環状に変形させるため、レーンの両端に制御点を追加して、┏┓ ←このような形に変形させます。

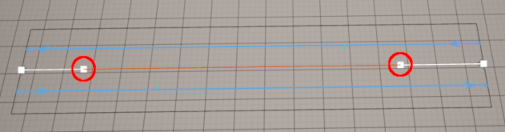

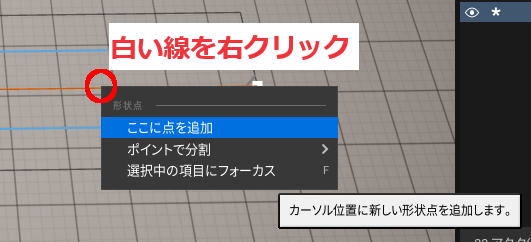

真ん中の白い線を「右クリック」してポップアップメニューから「ここに点を追加」を選択します。
最低でも新しく２つの点を追加する必要があります。

点を２つ追加しました。

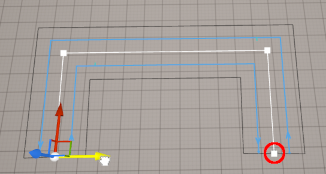

両端の点を動かせば、追加した点の位置で折れ曲がります。

両端の点を動かすと、こんな感じになります。

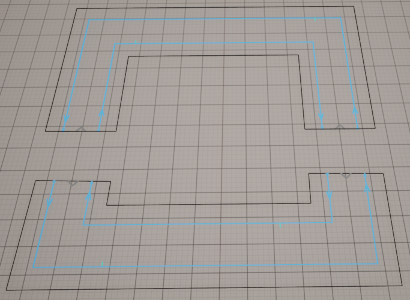

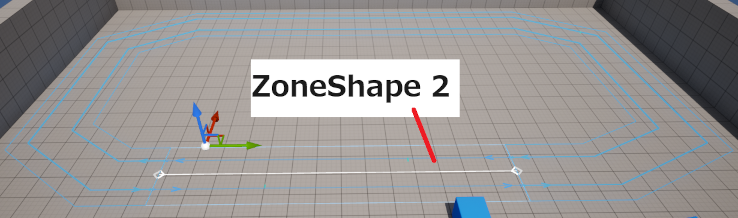

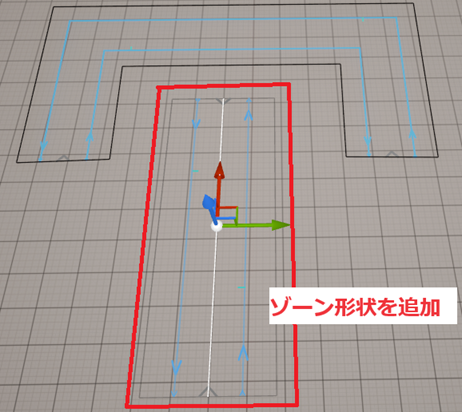

ゾーン形状を追加し、┗┛ ←このような形に変形させ、２つのゾーン形状を接続します。

下のゾーン形状を接続可能な形状に変形しました。
まだ２つのゾーン形状は接続していません。

※タップまたはクリックすると大きいサイズで表示します。

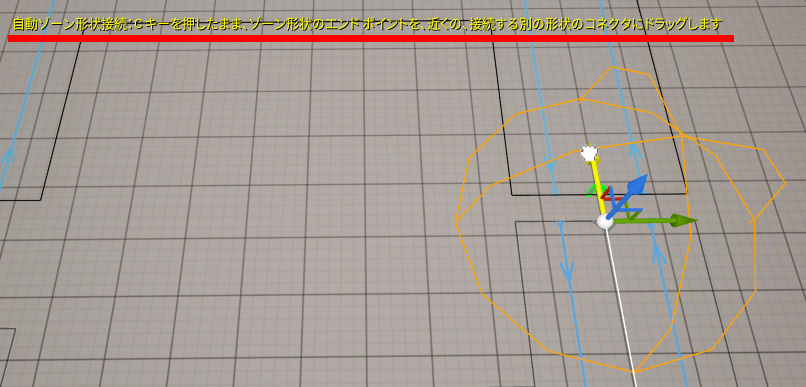

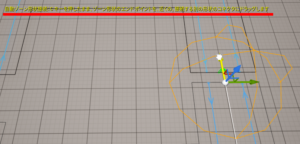

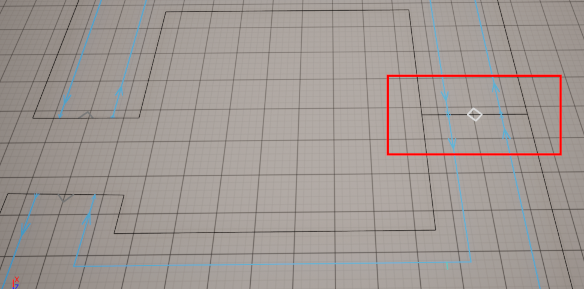

他のゾーン形状と接続できる点を選択すると、レベルビューポートの上部に黄色いテキストで操作説明が表示されます。
Ｃキーを押しながら点を移動し、接続先の点の近くへ移動します。
このとき、接続先の点が緑色で強調表示されます。
この状態でマウスボタンを離すと、強調表示された点にスナップして接続されます。

片側が接続されました。
もう片方も同様の操作を行い接続します。

２つのゾーン形状を接続しました。

アウトライナーで２つのゾーン形状を選択し、「詳細」のレーンプロファイルとタグの設定を変更します。
レーンプロファイルとタグは、プロジェクト設定 > エンジン – Zone Graph で追加したものを指定します。

Mass用キャラクターがレーンをグルグル周回するように移動させるには、最低でも２つのゾーン形状を組み合わせる必要があります。
ゾーン形状ひとつでは周回してくれません。
理由は分かりませんが、そういう仕組みのようです。

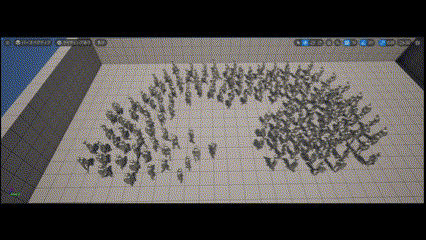

ゾーン形状がひとつしかない場合、Mass用キャラクターがレーンの終端まで移動すると、そこで折り返し、レーンの対向車線を移動します。
レーンの両端が接続していても、終端で折り返してしまいます。

※タップまたはクリックすると大きいサイズで表示します。

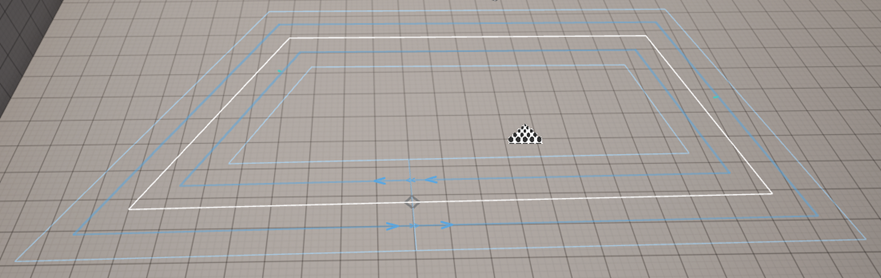

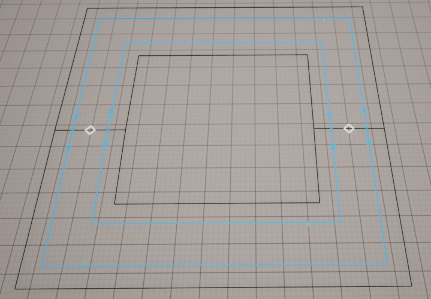

例えば、↑の画像のようなゾーン形状ひとつを環状に繋げた場合、以下のような挙動になります。

レーン (ゾーン形状) に指定するタグを変更したときに、この問題と遭遇して悩むことがあります。
レーンを周回するかどうかは、ステートツリーの設定が影響しています。

ステートツリー側の設定方法は、State Tree 作成 をご確認ください。

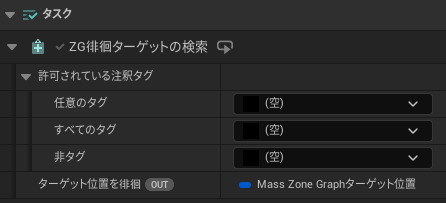

ステートツリーに追加したタスクの「ZG 徘徊ターゲットの検索」>「許可されている注釈タグ」（以後、ステートツリー側のタグと表記します）が周回するかどうかに影響します。
周回させるには、以下のどちらかの設定を行う必要があります。

1. タグをひとつも指定しない（上記画像の通り）。
2. レーン側のタグと一致させる。

全てのレーンにおいて周回して欲しいなら、1 の設定を行うのが楽です。
あるレーンでは周回させたいけど、別のレーンでは周回して欲しくない場合は、2 の設定を行います。

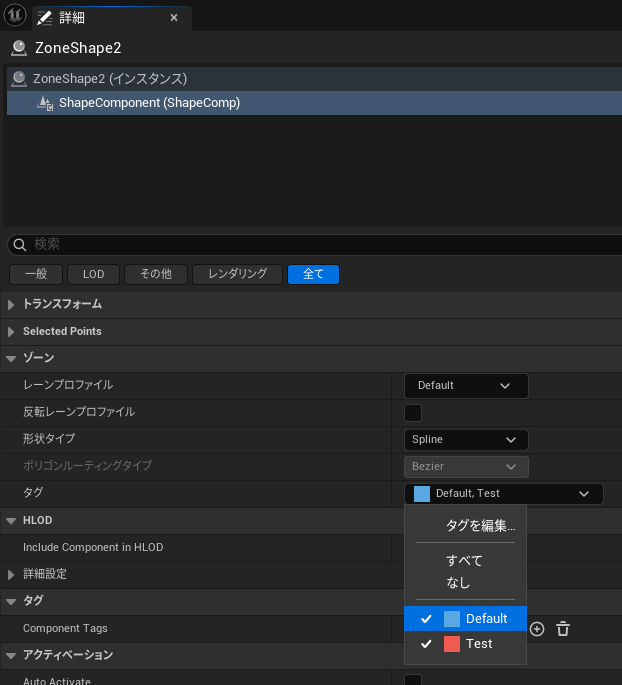

↑の画像はゾーン形状（レーン）側のタグ設定です。レーンには複数のタグを指定できます。

レーン側のタグは以下の二か所の設定が評価の対象になります。

1. ゾーン形状 > 詳細 > ゾーン > レーンプロファイル
2. ゾーン形状 > 詳細 > ゾーン > タグ

2 を指定しない場合、1 とステートツリー側のタグで評価が行われます。
ステートツリー側のタグと、レーン側のタグとで評価を行い、両者の条件が一致する場合に周回します。
ステートツリー側のタグが未指定の場合は、レーン側のタグがどのような設定であっても一致します。

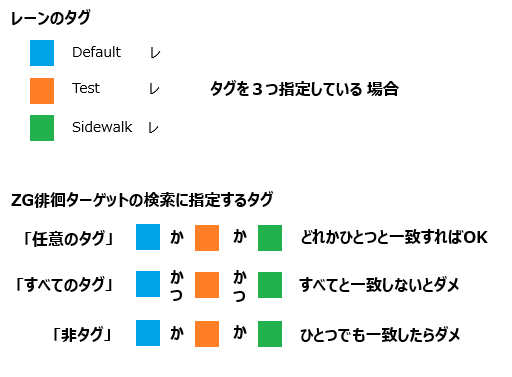

AnyTags、AllTags、NotTags のいずれかが存在する場合、フィルタは通過します。
include または exclude タグを None に設定すると、そのチェックはスキップされます。

// Engine\Plugins\Runtime\ZoneGraph\Source\ZoneGraph\Public\ZoneGraphTypes.h
USTRUCT()
struct FZoneGraphTagFilter
{
  GENERATED_BODY()

  // Filter passes if any of the 'AnyTags', and all of the 'AllTags', and none of the 'NotTags' are present.
  // Setting include or exclude tags to None, will skip that particular check.
  bool Pass(const FZoneGraphTagMask Tags) const
  {
    return (AnyTags == FZoneGraphTagMask::None || Tags.ContainsAny(AnyTags))
      && (AllTags == FZoneGraphTagMask::None || Tags.ContainsAll(AllTags))
      && (NotTags == FZoneGraphTagMask::None || !Tags.ContainsAny(NotTags));
  }

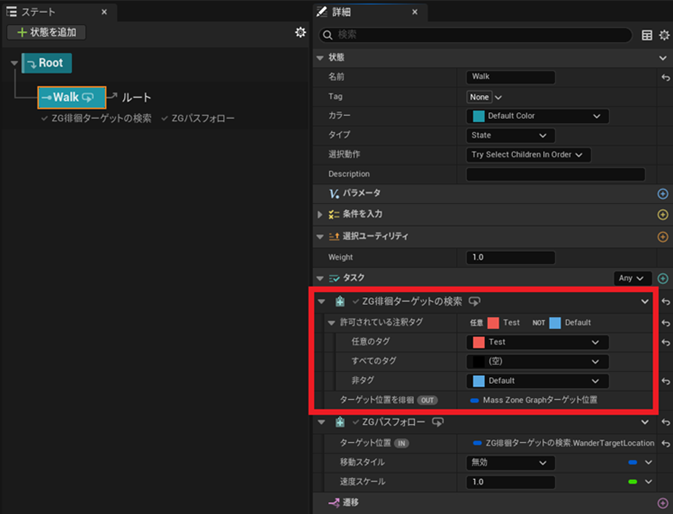

この場合、レーンのタグかレーンプロファイルに「Test」が指定されていて、「Default」が指定されて「いない」場合に周回します。

Mass Framework 用キャラクターをスポーンするには、Mass Spawner を使います。

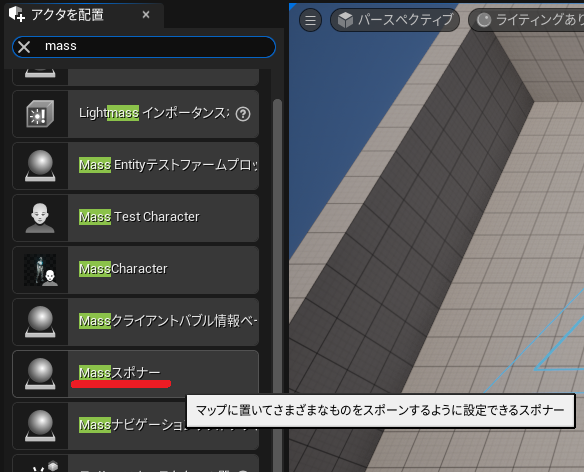

「Massスポナー」をレベル内に設置します。
※タップまたはクリックすると大きいサイズで表示します。

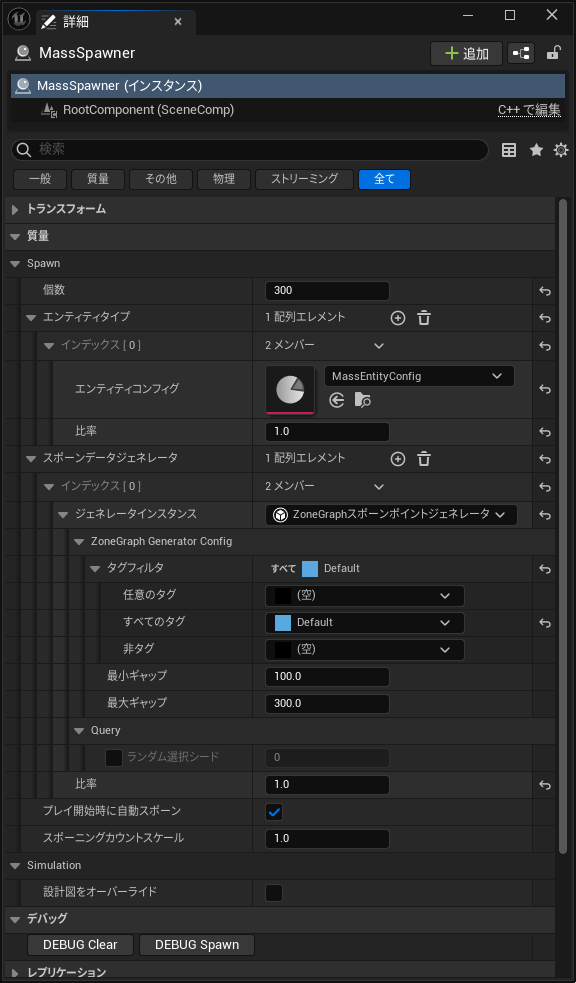

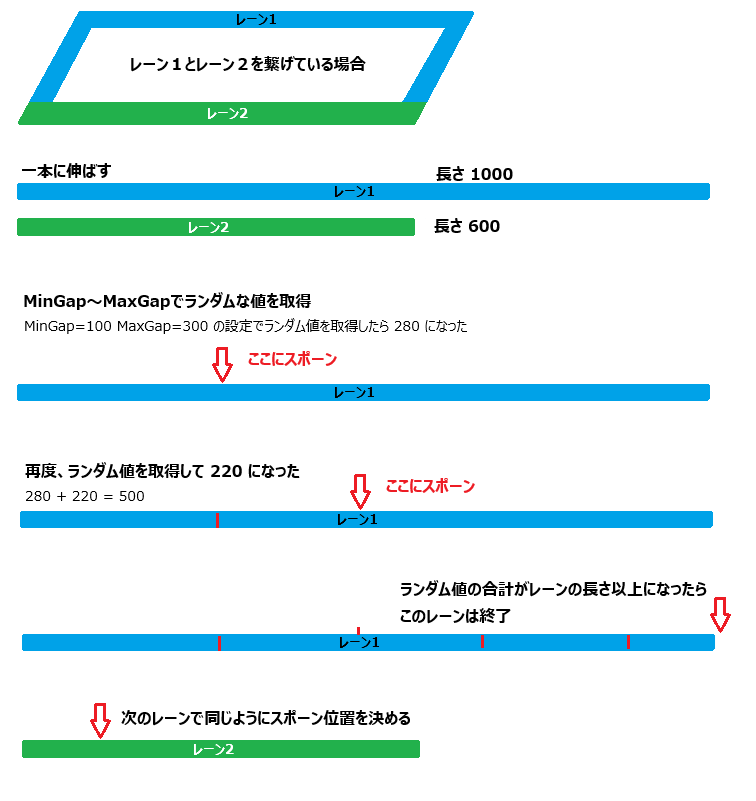

レベルに配置した「Massスポナー」の「詳細」を、下記の画像のように設定します。

Annotation / Avoidance / 回避行動 / 衝突回避 の必要性については、↓を見ていただければ一発で分かると思います。

他の Mass 用キャラクターが目詰まりを起こしていても、そのまま直進しようとしますが、直進できるスペースがないため、その場で止まってしまいます。
これを起きにくくさせるために回避行動が必要になります。
起きにくくなるだけで、限度はあります。

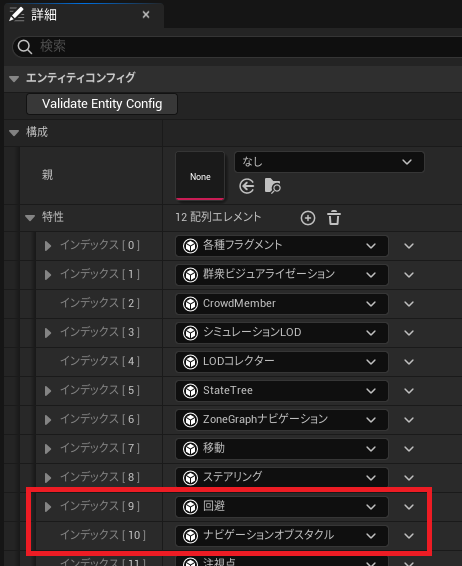

MassEntityConfig に「特性」をふたつ追加します（上図の赤枠内）。

• 回避(Avoidance)
• ナビゲーションオブスタクル(Navigation Obstacle)

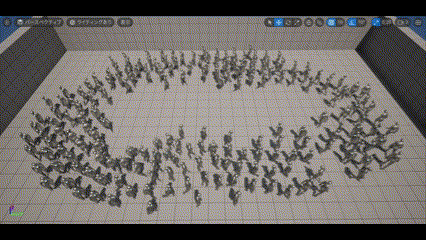

衝突を避けるように移動しているのが分かると思います。
